Niederschlagswasserbehandlung mit
3P Hydrosystem 1000 in Schachtbauwerk D=1,0 m

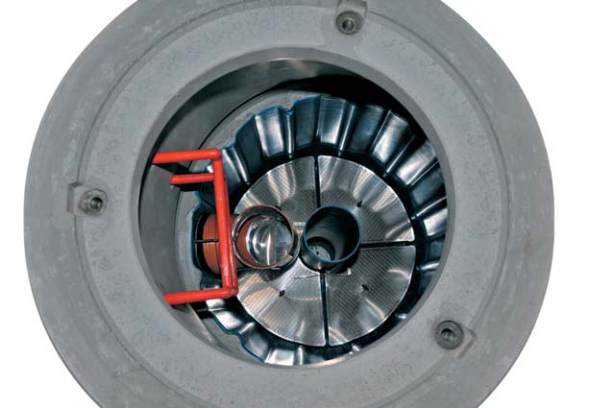

3P Hydrosystem
3P Hydrosystem
im Filterschacht DN 1000 / Beton
Art.-Nr. 3100108 roof
Gesamtfläche roof: 1.000 m²
Art.-Nr. 3100118 traffic
Gesamtfläche traffic: 750 m²
Art.-Nr. 3100128 heavy traffic
Gesamtfläche heavy traffic: 500 m²
Art.-Nr. 3100138 metal
Gesamtfläche metal: 650 m²
Hydraulischer Durchfluss der Filter im
Neuzustand: min. 12 l/s
Hydraulischer Durchfluss: min. 2,5 l/s
Schwerstes Einzelgewicht: 2.500 kg
Gesamtgewicht: 3.000 kg
Technische Zeichnungen:
www.3ptechnik.de/zeichnungen
Ausschreibungstext:
www.3ptechnik.de/ausschreibungen
Liefern und einbauen des nachfolgend
beschriebenen Schachtbauwerkes
zur Behandlung von Niederschlagswasser von
Verkehrs-, Dach- und Metalldachflächen.
Betonfertigteile entsprechend Festigkeits-
klasse C35/45 nach DIN EN 206-1
und DIN 1045-2/4 (kein Sichtbeton)
Schachtbauwerk bestehend aus:
Bodenteil
mit Muffe, Di = 1000 mm,
h = ca. 2910 mm, Muffe entsprechend
DIN 4034-1, 2 Bohrungen mit Einschiebe-
dichtung
für
KG/DN200, Zulauf Muffenrohr
KG/DN200, Absturzrohr KG/DN200
werkseitig an Schachtbauwerk montiert
Schachthals 100/60:
nach DIN EN 1917/4034-1,
Schachtabdeckung Di = 625 mm (Klasse B)
1 Stück 3P Hydrosystem
werkseitig in
vorher beschriebenem Schacht eingebaut.
Wir empfehlen eine Abdeckung ohne Lüftung.
