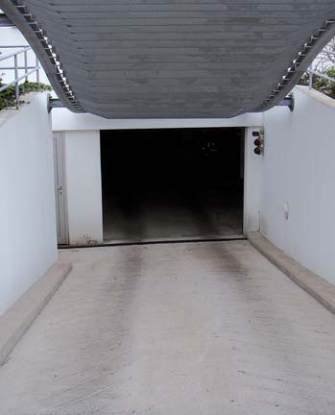

Nachrüstung Sickerschacht in Bonn
Filtertyp:
3 x Hydrosystem 400 traffic
Fläche:
Tiefgarage
Kurzbeschreibung:
Durch Hochwasser des
naheliegenden Rheins kommt es in unre-
gelmäßigen Abständen zur Überflutung der
Tiefgarage, ebenso wird der Regenabfluss der
Zufahrt über Rinnen in drei Sickerschächte
eingeleitet. Das abfließende Wasser ist mit
Ölen, Gummiabrieb von den Autoreifen und
anderen Schadstoffen kontaminiert. Die drei

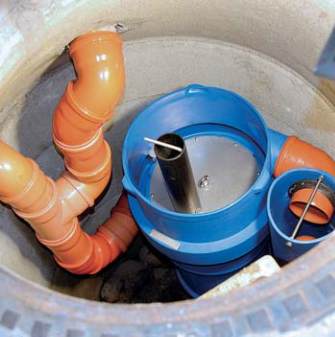

Sickerschächte der Tiefgarage sind mit jeweils
einem HS 400 traffic nachgerüstet worden, um
das Grundwasser zu schützen.
Besonderheit:
Sondereinbau Ölsperre, falls
es bei einem Unfall in der Tiefgarage zu einem
plötzlichen und starken Ölaustritt kommen
sollte.

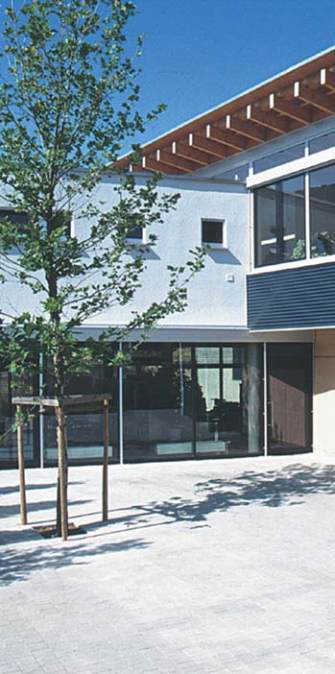

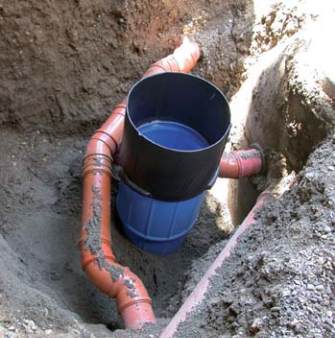

Dachentwässerung Bad Überkingen
Filtertyp:
1 x Hydrosystem 400 roof
Fläche:
230 m² Dachfläche mit EPDM-
Abdeckung
Kurzbeschreibung:
Normale Dach-
entwässerung für die Regenwassernutzung.

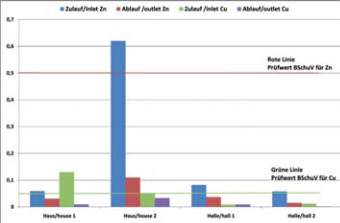

Das Diagramm zeigt vier verschiedene Gebäude
mit normalen Dachflächen, die über Zink-
oder Kupferrinnen entwässert werden.
Wirkungsgrad:
Wirkungsgrad:
3P Hydrosystem
Haus 1
Haus 2
Halle 1
Halle 2
mg/l
0,70
0,60
0,50
0,40
0,30
0,20
0,10
0,00
Zulauf Zn
Ablauf Zn
Zulauf Cu
Ablauf Cu
Rote Linie
Prüfwert BSchuV für Zn
Grüne Linie
Prüfwert BSchuV für Cu

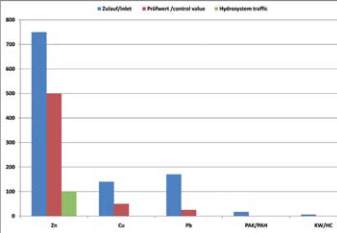

Zn Cu Pb PAK/PAH KW/HC
mg/l
0,80
0,70
0,60
0,50
0,40
0,30
0,20
0,10
0,00
Zulauf
Ablauf
Zielwert
