3P Hydrosystem 1000
Fünfling
Niederschlagswasserbehandlung mit

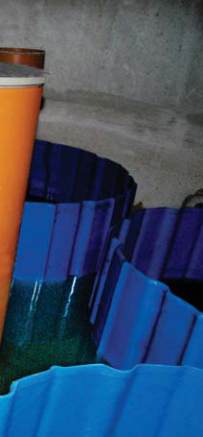

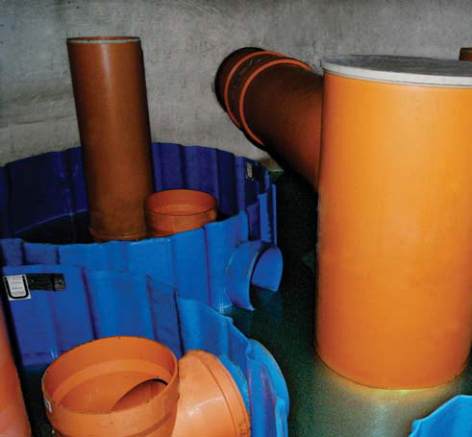

3P Hydrosystem Fünfling in Schachtbauwerk D=3,0 m
3P Hydrosystem1000 Fünfling
Art.-Nr. 3100141 roof
Gesamtfläche roof: 5.000 m²
Art.-Nr. 3100142 traffic
Gesamtfläche traffic: 3.750 m²
Art.-Nr. 3100143 heavy traffic
Gesamtfläche heavy-traffic: 2.500 m²
Art.-Nr. 3100131 metal
Gesamtfläche metal: 3.250 m²
Hydraulischer Durchfluss der Filter im
Neuzustand: min. 60 l/s
Hydraulischer Durchfluss: min. 12,5 l/s
Technische Zeichnungen:
www.3ptechnik.de/zeichnungen
Ausschreibungstext:
www.3ptechnik.de/ausschreibungen
Liefern und einbauen des nachfolgend
beschriebenen Schachtbauwerkes
zur Behandlung von Niederschlagswasser von
Verkehrs-, Dach-, Metalldachflächen.
Betonfertigteile entsprechend Festigkeits-
klasse C35/45 nach DIN EN 206-1 und DIN
1045-2/4 (kein Sichtbeton)
Schachtbauwerk bestehend aus:
monolithischem Stahlbeton-Rundbehälter
Di = 3000 mm, h = ca. 3150 mm, Muffe,
Zulauf DN400, Verteiler DN400/200 PE,
1 Ablauf KG/DN400
Abdeckplatte:
Da = 3300 mm, bemessen und bewehrt =
SLW 60 nach DIN 1072, 5 Öffnungen mit
Schachtabdeckung Di = 625 mm (Klasse B)
5 Stück 3P Hydrosystem 1000
in vorher
beschriebenem Schachtbauwerk eingebaut.
Wir empfehlen eine Abdeckung ohne Lüftung.
