16
Niederschlagswasserbehandlung
mit 3P Hydrosystem Sic 1000
in Schachtbauwerk D=2,0 m und
Schachtbauwerk D=2,5 m
3P Hydrosystem
Sic 1000
2950
2000/2500
3P Hydrosystem Sic 1000
in Schachtbauwerk D=2,0 m / D=2,5 m
Art.-Nr. 3100137 metal
Gesamtfläche metal: 450 m²
Schachtbauwerk D=2,0 m
Art.-Nr. 3100144 metal
Gesamtfläche metal: 650 m²
Schachtbauwerk D=2,5 m
Art.-Nr. 3100145 heavy traffic
Gesamtfläche heavy traffic: 500 m²
Schachtbauwerk D=2,5 m
Auslegung nach Arbeitsblatt A. 138
Hydraulischer Durchfluss der Filter im
Neuzustand: min. 12 l/s
Hydraulischer Durchfluss: min. 2,5 l/s
Technische Zeichnungen:
www.3ptechnik.de/zeichnungen
Ausschreibungstext:
www.3ptechnik.de/ausschreibungen
Liefern und einbauen des nachfolgend
beschriebenen Schachtbauwerkes
zur Behandlung von Niederschlagswasser
von Metalldachflächen.
Betonfertigteile als Schachtringe mit Falz
nach DIN 4034/2, Ausführung als
Sickerschacht, Konus oder Abdeckplatte
Schachtbauwerk bestehend aus:
2 Stk. Schachtringe h = 1000 mm mit Falz,
1 Stk. Schachtring h = 500 mm mit Falz,
Falz entsprechend DIN 4034-2, 1 Bohrung
mit Einschiebedichtung für KG/DN200,
Zulauf Muffenrohr KG/DN200, Absturzrohr
KG/DN200 vor Ort zu erstellen.
Abdeckplatte:
Da = 2200/2700 mm, bemessen und bewehrt
= SLW 60 nach DIN 1072, 1 Öffnung
mit Schachtabdeckung Di = 625 mm (Klasse B)
Abdeckplatte:
D = 2,0 m
D = 2,5 m
oder
Konus 200/60
, nach DIN 4034-2,
Schachtabdeckung Di = 625 mm Klasse B

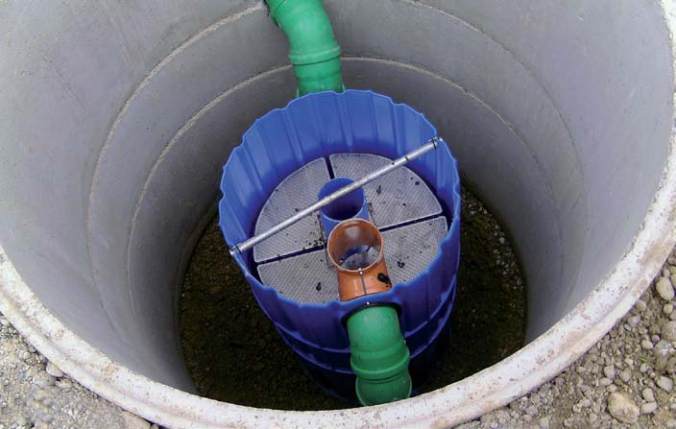

1 Stück 3P Hydrosystem
in vorher
beschriebenem Schacht einbauen.
Wir empfehlen eine Abdeckung ohne Lüftung.
