3P Hydrosystem
400 + 400 Cu

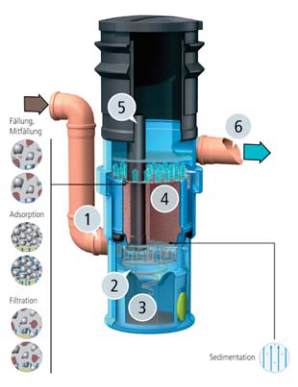

Funktionsprinzip:
1. Das Regenwasser von der zu entwässern-
den Fläche wird in den unteren Schachtteil
eingeleitet.
2. Hier findet in einem hydrodynamischen
Abscheider aufgrund von turbulenten
Sekundärströmungen in einem radialen,
laminaren Strömungsregime die Sedimen-
tation von Partikeln insbesondere der
Sandfraktion statt.
3. Diese werden über eine Öffnung im
unteren Teil des Reinigungsschachtes in
einem Schlammeimer unter dem System
aufgefangen, der zur Reinigung ent-
nommen und über einen Auslass
entleert werden kann.
4. In der Mitte des Reinigungsschachtes
befindet sich das Filterelement.
Mit diesem Filterelement werden im Auf-
stromverfahren die Feinstoffe gefiltert und
ein Großteil der gelösten Schadstoffe wird
ausgefällt und adsorptiv gebunden.
Der Filter ist im Falle einer völligen
Verschlämmung leicht austauschbar.
5. Überstaurohr und Notüberlauf
6. Ablauf gereinigtes Wasser in das
nachfolgende System (Versickerung,
Regenspeicher, etc.)
Technische Daten Hydrosystem 400:
Regenwasserfilter nach DIN 1989-2, Typ B;
Anschlüsse: DN 100
Gehäuse Material: Polyethylen
Gehäuse Gewicht: 7 kg
Gesamtgewicht: 37 kg
Teleskopverlängerung Material: Polyethylen
Gewicht: 5 kg
Filtereinsatz Material: Filtersubstrat
Filtereinsatz Gewicht: 27 kg
Zubehör Hydrosystem 400:
Zubehör Hydrosystem 400 Cu:
Technische Daten Hydrosystem 400 Cu:
Regenwasserfilter nach DIN 1989-2, Typ B;
Anschlüsse: DN 100
Gehäuse Material: Polyethylen
Gehäuse Gewicht: 10 kg
Gesamtgewicht: 61 kg
Teleskopverlängerung Material: Polyethylen
Gewicht: 5 kg
Filtereinsatz Material: Filtersubstrat
Filtereinsatz Gewicht: 47 kg
Zubehör 1:
3P Teleskopverlängerung
Art.-Nr. 1000560

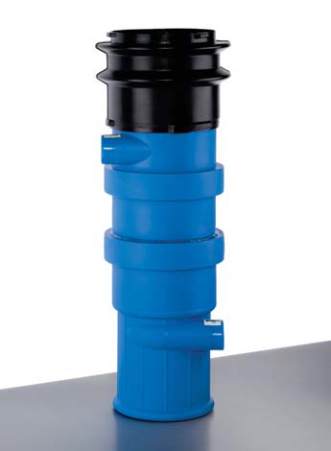

Kunststoffschacht für den
Einbau direkt ins Erdreich, hierfür wird das
3P Hydrosystem 400 mit der 3P Teleskopver-
längerung kombiniert (siehe Abb. A rechts).
Material: Polyethylen, Höhe gesamt 600 mm,
sie kann variabel von 250 bis 750 mm in der
Höhe verstellt werden
404 mm
370 mm
310 mm
740 mm
840 mm
1180 mm
Abb. A
Zubehör 2:
3P Filterelement 400 Cu
Art.-Nr. 3100610
Zubehör 1:
3P Teleskopverlängerung
Art.-Nr. 1000560
Kunststoffschacht für den
Einbau direkt ins Erdreich,
hierfür wird das 3P Hydrosystem 400 mit der
3P Teleskopverlängerung kombiniert (siehe
Abb. A rechts). Material: Polyethylen, Höhe
gesamt 600 mm, sie kann variabel von 250
bis 750 mm in der Höhe verstellt werden
Zubehör 2:
3P Filterelement
Art.-Nr. 3100425 heavy traffic
Art.-Nr. 3100415 roof / traffic
Art.-Nr. 3100435 metal
930 mm
250 mm
1100 mm
1350 mm
404 mm
370 mm
3P Hydrosystem 400
3P Hydrosystem 400 Cu
