3P Hydrosystem 1000

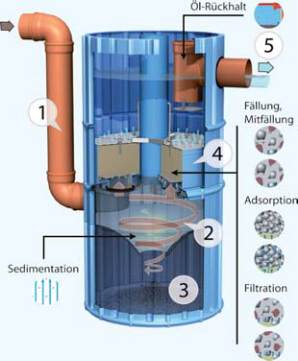

Funktionsprinzip:
1. Regenwasser der zu entwässernden
Fläche wird am unteren Ende des
Schachtes eingeleitet. Durch eine Umlenk-
hilfe wird das Wasser tangential abge-
lenkt.
2. Hier findet in einem hydrodynamischen
Abscheider aufgrund von turbulenten
Sekundärströmungen in einem radialen,
laminaren Strömungsregime die Sedimen-
tation von Partikeln, insbesondere der
Sandfraktion statt.
3. Diese werden über eine Öffnung im
unteren Teil des Reinigungsschachtes in
einem Schlammfang unter dem System
aufgefangen. Der Schlammfang wird nach
Bedarf in Intervallen entleert.
4. In der Mitte des Reinigungsschachtes
befinden sich vier Filterelemente. Mit
diesen Filterelementen werden im
Aufstromverfahren die Feinstoffe gefiltert.
Ein Großteil der gelösten Schadstoffe
wird ausgefällt und adsorptiv gebunden.
Der Filter ist
rückspülbar
und im Falle
einer völligen Verschlämmung leicht
austauschbar.
5. Über den Filterelementen befindet sich das
saubere Wasser. Es passiert eine Leicht-
stoffsperre (im Falle eines Unfalls werden
größere Mengen Öl und Benzin zurückge-
halten, „normal“ auftretende Kohlenwas-
serstoffe werden im Filter entfernt)
und fließt dann über den Ablauf in die
Versickerung o. a.
Das 3P Hydrosystem wird monolithisch in Beton
gegossen, was den Einbau und Anschluss
erheblich erleichtert. Weiterhin ist das
System durch diverse Ergänzungen wie dem
Lastaufnahmepunkt zum leichteren Einbau
und den Einstiegshilfen zu Verbesserung der
Wartungsfreundlichkeit noch kundenorientierter
geworden. Das fertig eingebaute Hydrosystem
1000 lässt sich schnell und betriebssicher vor
Ort im „plug-and-play“-Verfahren montieren.
Technische Daten:
Regenwasserfilter nach DIN 1989-2, Typ A
für Verkehrsflächen und Dachflächen zwischen
500 und 1.000 m²; Anschlüsse: DN 200; die
verschiedenen Filterelementtypen haben
unterschiedliche Materialaufbauten
Gehäuse Material: Polyethylen
Gehäuse Gewicht: 68 kg
Gesamtgewicht: 220 bis 350 kg je nach Filtertyp

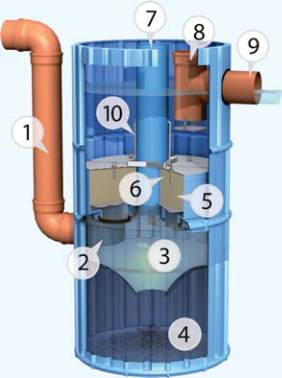

Produktaufbau:
1. Zulauf Regenwasser (DN 200)
2. Umlenkhilfe
3. Hydrodynamischer Abscheider
4. Schlammfang
5. Filterelement
6. Entnahmehilfe für Filterelement
7. Wartungsrohr
8. Leichtstoffsperre
9. Ablauf Regenspeicher,
Versickerungssystem oder Gewässer
10. Auftriebssicherung für Filterelemente
980 mm
1690
mm
1985
mm
700 mm
1940 mm
Zubehör 1:
3P Filterelement
Art.-Nr. 3100115 roof
Art.-Nr. 3100115 traffic
Gewicht pro Filterelement:
34 kg (roof / traffic)
Zubehör 2:
3P Filterelement
Art.-Nr. 3100125 heavy traffic
Art.-Nr. 3100135 metal
Gewicht pro Filterelement:
54 kg (heavy traffic)
66 kg (metal)
